設計依據
1、根據上海市水質條件設定水質條件，根椐用戶地區同類廠家的水質資料及用水量等基礎資料進行設計。
2、原水性質：自來水（參照GB5749-85標準），原水電導率小于300μS/CM。
3、RO系統設計參照《給排水設計手冊》及陶氏公司RO膜元件的設計計算軟件。
4、系統排水按室外排水設計規范GBJ14-87。
5、建筑給排水設計規范GBJ15-88。
6、反滲透設備標準按《反滲透水處理設備標準》CJ/T119-2000。
7、通用電器設備配電設計規范GB50055-93。
8、城市區域環境噪聲標準GB3096—93；
9、電氣安裝工程盤柜及二次回路接線工程施工及驗收規范GB50171-92
10、電氣裝置安裝工程電氣設備按試驗標準GB50150-91。
11、管道設計和施工按照中國藥典GMP2015版純化水標準；
12、出水水質按照中國藥典GMP2015版純化水標準；
13、YY/T1244-2014體化診斷試劑用純化水標準。
14、醫藥工藝用水系統設計規范GB50913-2013.
設計范圍及原則
1、進入純化水站的水源為自來水，根據客戶地區的水質情況，其變化系數K≤1.5，處理系統排放的濃廢水可直接排入市政綜合管網。
2、純化水處理設施具有較大的適應性、應急性，可以滿足水質及水量的變化，并考慮在突發或事故狀態下的各種應急用水。
3、采用工藝具有可靠性，運行穩定，運轉費用低，管理維護量特別小，反滲透系統采用集成電路控制,自動化程度高。
4、系統管道EDI產水前為SUS304衛生級材質，EDI產水后為SUS316L衛生級材質。
5、系統處理過程中選用工作泵均為多級離心泵，具有啟動及運轉功率小，無死角，噪音低，工作穩定等特點。
6、本工程設計范圍為接入純水處理站的給水管道起純水出口為止的整個處理工藝、基礎、電氣等各專業的設計。
7、本系統采用臭氧方式進行滅菌。

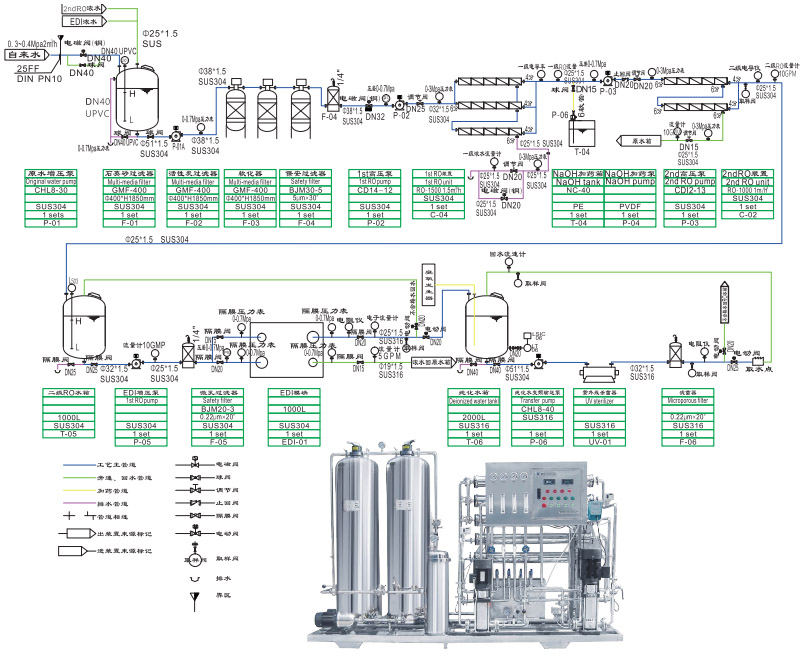

簡易工藝流程（詳見附件工藝流程圖）
原水→原水箱→增壓泵→石英砂過濾器→活性炭過濾器→軟化器→保安過濾器→高壓泵1→反滲透裝置1→PH調節裝置→高壓泵2→反滲透裝置2→二級水箱→EDI泵→微孔過濾器→EDI模塊→紫外線消毒器 →純化水箱 →車間輸送泵→紫外線殺菌器→濾菌器→（臭氧消毒）→用水點→純化水箱
